1、产品型号及名称

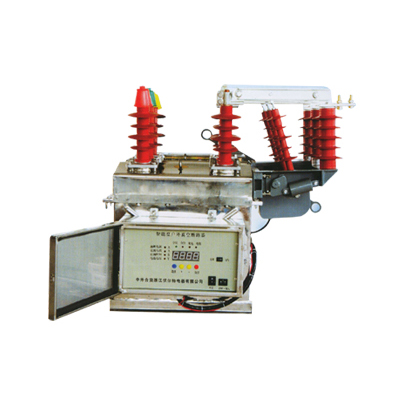

ZW-12/电子PT型　户外高压真空断路器
产品简介

本公司本着安全至上，用户至上的原则，经数年集国内外高压开关自动控制相关先进电子，计算机技术，首创第三代智能型户外真空断路器。内置PI-2002型数字控制器（可用于ZW□-12/630-20带电动隔离开关或其他类似产品），该控制器内置专用计算机芯片，集速断、过流保护值、动作延时时间于一体可按用户所需无级任意调整，（通过面板轻触按钮开关、十、一、就行），还可以按用户所需、适当加些附件升级为“四遥”如其他特殊功能。产品使用操作简单方便，相关参数值通过面板的大屏幕显示屏直观知道，是供电系统变电所及线路保护和变配电自动化优选的理想产品，较其他产品具有以下特殊功能：

主要用途

ZW□-12/电子PI型户外高压真空断路器（以下简称电子PI型断路器）用于交流50HZ、电压10~20Kｖ的三相电力系统，作为分断、关合负荷电流之用，具备涌流，过流及速断保护功能，可在10KV断电情况下多次储能及分合操作，实现就在遥控及远方有线控制和配网电动化。并能作为站内进出线开关及站外无电源散点开关，实现环网供电，是集电源保护控制和通讯于一体的智能开关。

特殊功能

过流保护值按所需无级任意可调整（50安至1000安）。可根据线路生产需要负荷大小而任意调整，不需因负荷变动而更换开关，达到省时、省成本、科学管理。
过流保护延时动作时间，按所需无级任意可调整（0.1秒至1.5秒）。可根据开关安装在变电所的线路的近远，选择延时值，（1号杆开关离变电所应少于0.2秒，往后遂减），从而达到保护变电所和各段线路间的保护。
速断保护值同样按所需无级任意调整。
内置涌流吸收，确保开关设备可靠运行。
无线遥控有效距离100米，遥控距离200米。

1.2主要用途
ZW-12/电子PT型户外高压断路器（以下简称电子PT型断路器）用于交流50HZ，电压10-20KV的三相电力系统，作为分断、关合负荷电流之用，它具有自动取能储电功能，可整宣扬涌流控制，过流及速断保护功能，可在10KV断电情况下多次储能及分合操作主，实现就在遥控及远方有线控制和配网电动化。并能作为站内进出线开关及站处无电源散点开关，实现环网供电，是集电源保护控制和通讯于一体的智能开关。
具备以下功能：
1、从电流互感器索取能量
2、在10KV线路断电的情况下，多次储能操作功能。
3、在10KV断电的情况下，多次合、分闸，隔离闸刀合操作功能。　
4、具有可靠的有线远方控制功能。
5、具有可靠的就近遥控功能（30米）。
6、具有合闸涌流控制功能、过流保护功能、速断保护功能。
7、电流定值连续可调（可根据线路生产需求电流不同定值，在电流调节按扭变动即可）无须更换柱上真空开关。
8、时间连续可调。

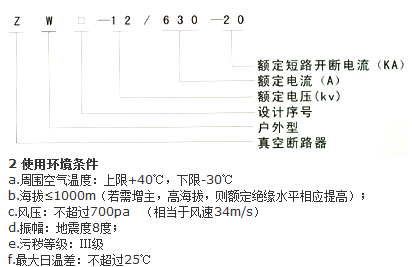

1.3型号意义
